Selon les circonstances, vous devez choisir la dent et l'adaptateur les plus appropriés en fonction de leurs caractéristiques, du type d'application et du modèle de machine.
Les dents et les adaptateurs se distinguent par leur type, profil et les différents systèmes de serrage avec lesquels vous pouvez équiper les godets de pelles, excavateurs et mini-pelles. En outre, l'application requise détermine le choix du type de dent et son profil à utiliser. Dans cet article, nous examinons en profondeur les informations que vous devez connaître pour équiper votre machine avec le bon produit.
Pour trouver le bon adaptateur ou porte-dent, vous devez d'abord connaître :
Sur quelle machine le jeu de dents et d'adaptateurs doit-il être installé (par ex. chargeuse-pelleteuse, bulldozer, niveleuse, excavateur) ?
Le godet sur lequel l'adaptateur sera monté est-il d'origine ou de rechange ?
Quelle est l'épaisseur de la lame du godet en question ?
En plus de l'adaptateur, est-il nécessaire de choisir la dent ? Voici quelques aspects sur lesquels vous devez avoir les informations complètes.
1. Comment la dent est-elle montée sur son adaptateur ?
Il existe quatre types principaux de systèmes de serrage :
1. Horizontalement sur le côté
2. Verticalement sur le côté
3. Verticalement au centre
4. Boulonné directement sur la lame du godet
2. Quels éléments composent le système de serrage ?
1. Pièce monobloc en acier bloquée par un dispositif de retenue
2. Goupille élastique en acier (pièce monobloc en acier enroulée sur elle-même)
3. Pièce monobloc en acier en fer à cheval
4. Pièce monobloc en acier avec serrage en caoutchouc
5. Pièce monobloc composée d'une partie en acier et d'une partie en caoutchouc
3. Géométrie de la poche de la dent
1. Section rectangulaire
2. Section ovale
3. Section triangulaire
4. Protubérance à spirale.
Une fois le modèle de dent identifié, vous procédez à la définition du profil et de la taille.
4. Taille de la dent
La taille est la dimension que doit avoir la dent pour assurer un accouplement correct avec l'adaptateur. L'identification de la taille est principalement basée sur les dimensions internes de la poche de la dent. À partir de la taille, il est également possible d'identifier, de manière indicative, la catégorie de tonnage de la machine sur laquelle sera monté le kit dent-adaptateur-serrage. Plus la taille est grande, plus la puissance d'arrachement à laquelle le système dent-adaptateur-serrage peut être soumis est importante.
5. Le profil de la dent
L'identification du profil de la dent est un aspect fondamental : à chaque application correspond un profil spécifique. Proposer un profil inadéquat pourrait entraîner une usure prématurée de la dent, une rupture indésirable après seulement quelques heures d'utilisation et l'usure classique en forme de poing au lieu de rester affûtée.
Les dents peuvent être classées en fonction de l'application, c'est-à-dire le sol sur lequel les produits sollicités seront utilisés, et le type de machine sur lequel elles sont installées. Il est donc possible de les diviser en deux catégories :
Dents pour des applications peu contraignantes ou plus exigeantes
Dents d'excavateur
Dents de chargeuse-pelleteuse
Profil des dents selon l'application
En ce qui concerne l'application, les caractéristiques du produit qui doivent être prises en compte afin de comprendre s'il est approprié au sol sont les suivantes :
Dureté et résistance à l'usure
Résistance aux chocs et solidité
Capacité de pénétration et capacité à rester affûtée.
En général, plus la classe du sol est élevée, plus le produit doit être résistant à l'usure. La classe du sol augmente à la fois en fonction de la taille des particules qui composent le sol et en fonction de la densité. Dans le premier cas, une grande résistance aux chocs est requise, tandis que dans le second, c'est la capacité de pénétration qui est importante.
En outre, plus le matériau est dense et le poids spécifique élevé, comme la roche ou les sols à forte teneur en eau, plus il faut prêter attention à la capacité du godet. Celui-ci doit être limité pour éviter de surcharger la machine et de créer des situations susceptibles de compromettre la sécurité des opérateurs.
Selon le modèle de machine, les profils des dents doivent répondre à certaines caractéristiques afin d'être performants et efficaces dans le travail à effectuer. Voici les types de dents les plus appropriés pour les excavateurs et les chargeuses-pelleteuses.
1. Profils pour excavateurs
PROFIL TIGER
Profil caractérisé par une pénétration inégalée dans le gel, la roche ou les sols hautement cohésifs. Elle reste tranchante, mais le matériau d'usure est limité, de sorte que la durée de vie de la dent est plus courte.
PROFIL TWIN TIGER
Profil dont la pénétration et la durabilité sont supérieures à celles du profil à pointe unique (TIGER). Il est principalement utilisé pour les terrains rocheux.
PROFIL DE PÉNÉTRATION
Il se caractérise par une bonne pénétration et reste tranchant pendant toute la durée de vie de la dent. Quantité moyenne de matériau d'usure présent sur la dent. Convient aux sols argileux ou aux sols avec des inclusions rocheuses et aux sols moyennement compacts.
PROFIL STANDARD (LONG)
Bon choix en général pour la plupart des applications de base et dans les sols meubles. Quantité moyenne de matériau d'usure présent sur la dent.
PROFIL SYMÉTRIQUE
Bonne pénétration dans la plupart des sols, même les sols moyennement compacts. La nervure verticale des deux côtés permet à la dent de rester aiguisée tout au long de sa vie. Quantité moyenne de matériau d'usure présent sur la dent.
PROFIL ROCK CHISEL
C'est le meilleur choix pour une utilisation sur des rochers ou des sols durs. La dent reste affûtée pendant toute sa durée de vie. Bonne quantité de matériau d'usure sur la dent.
PROFIL FLARE
Conçu pour la boue ou les terrains mous. Il est moins pénétrant, mais permet de retenir une plus grande quantité de matériau. Quantité élevée de matériau d'usure sur la dent.
PROFIL HEAVY DUTY LONG
Très similaire au profil standard (LONG) mais avec plus de matériau d'usure, d'où une plus longue durée de vie.
2. Profils pour chargeuses-pelleteuses
PROFIL HEAVY DUTY ROCK ABRASION
Bonne pénétration. Présence accrue de matériau dans la partie inférieure de la dent pour assurer une meilleure durée de vie. La nervure centrale contribue à l'usure correcte de la dent (sans la forme d'un « poing »). Excellent pour les sols compacts et très abrasifs.
PROFIL HEAVY DUTY ABRASION
Pénétration plus faible et plus de matériau dans la partie inférieure et latérale de la dent pour assurer une meilleure durée de vie. Convient aux sols abrasifs et très abrasifs.
PROFIL HEAVY DUTY LONG
Très similaire au foret standard (LONG) mais avec plus de matériau d'usure, d'où une plus longue durée de vie.
La gamme UNIK ITR est conçue pour les applications où une forte pénétration dans le sol, une résistance aux chocs et une durée de vie accrue des dents sont essentielles. Notre profil UNIK ITR breveté convient aussi bien aux excavateurs qu'aux chargeuses-pelleteuses. En utilisant ce profil unique, il est donc possible de réduire simultanément les coûts et améliorer les performances. Ses caractéristiques spéciales incluent :
Productivité élevée : le profil innovant et auto-affûté garantit des performances élevées
Structure de poche renforcée
Augmentation du matériau dans la zone d'insertion de la goupille
Haute résistance aux chocs
Sélection précise de la composition de l'acier
Augmentation de la durée de vie de la dent
Comparaison entre une dent STD et une dent UNIK ITR en trois points :

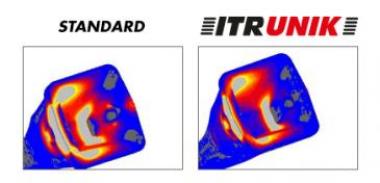

1. Structure innovante et renforcée de la poche de la dent
2. Siège de la goupille de la dent renforcé
3. Résistance supérieure aux chocs
Contactez-nous pour connaître toutes les caractéristiques de notre gamme d'excavateurs et chargeuses-pelleteuses !
