Consejos prácticos sobre cómo elegir dientes y adaptadores

Los dientes y los adaptadores se distinguen por su tipo, su perfil y los distintos sistemas de bloqueo con el que equipar cazos para cargadoras, excavadoras y mini cargadoras. Además, la aplicación requerida determina la elección del tipo de diente y del correspondiente perfil a utilizar. En este artículo, veremos en detalle la información que hay que conocer para equipar la máquina con el producto adecuado.

¿Cómo identificar el adaptador y el diente más adecuados?

Para identificar el adaptador o portadiente más adecuado, ante todo es necesario saber:

• En qué máquina se va a instalar el juego de dientes y adaptadores (p.ej. pala cargadora, motoniveladora, excavadora)

• Si la cuchara en que se va a montar el adaptador es original o aftermarket

• El grosor de la cuchilla del cazo objeto del montaje.


Si además del adaptador es necesario elegir el diente, veamos algunos aspectos sobre los cuales hay que tener información correcta.

1. De qué modo se monta el diente en su adaptador

Hay cuatro tipos principales de sistemas de bloqueo:

1. Horizontalmente por el lado.

 2. Verticalmente por el lado

3. Verticalmente en el centro

4. Empernado directamente a la hoja de la cuchara

2. Qué elementos forman el sistema de bloqueo

1. Pieza única de acero bloqueada con un elemento de retención

2. Pasador elástico de acero (lámina de acero enrollada)

3. Pieza única de acero en herradura

4. Pieza única en acero con bloqueo de goma

5. Pieza única formada en parte de acero y en parte de goma

3. Cómo está hecha la cavidad del diente

1. Sección rectangular

2. Sección ovalada

3. Sección triangular

4. Cavidad en espiral roscada.

Una vez identificado el modelo de diente, se pasa a la definición del perfil y de la talla.

4. La talla del diente

La talla es la medida que debe tener el diente para garantizar el correcto acoplamiento con el adaptador. La identificación de la talla se basa principalmente en las medidas internas de la cavidad del diente. La talla permite también identificar, de forma aproximada, la categoría de tonelaje de la máquina en la que se va a montar el kit diente-adaptador-elemento de bloqueo. Cuanto más grande sea la talla, mayor será la fuerza de rotura a la que puede someterse el sistema diente-adaptador-elemento de bloqueo.

5. El perfil del diente

Identificar el perfil del diente es un aspecto fundamental: a cada aplicación le corresponde, de hecho, un perfil específico. Un perfil inadecuado podría comportar un desgaste precoz del diente, roturas indeseadas después de pocas horas de uso y el clásico consumo “en puño” en lugar de afilado.

Aplicación y modelo de máquina: todo lo que hay que saber para elegir los dientes correctos

Los dientes pueden categorizarse en función de la aplicación, es decir, al terreno sobre el que van a utilizarse los productos sujetos a desgaste, y al tipo de máquina en que se instalan. Por consiguiente, pueden subdividirse en:

• Dientes para aplicaciones poco exigentes y para aplicaciones pesadas.

• Dientes de excavadora

• Dientes de pala cargadora

Perfiles de los dientes según la aplicación

En lo que se refiere a la aplicación, las características del producto que hay que considerar para entender si es apropiado al terreno, son:

1. Dureza y resistencia al desgaste

2. Resistencia al impacto y tenacidad

3. Capacidad de penetración y capacidad de conservar el filo.

En general, cuando más alta es la clase del terreno, más resistencia al desgaste debe presentar el producto. La clase del terreno aumenta tanto en función del tamaño de las partículas que componen el terreno, como en función de la densidad. En el primer caso es necesaria una gran resistencia al impacto, mientras en el segundo es importante la capacidad de penetración.

Además, en la medida en que el material es denso y tiene un peso específico elevado, como por ejemplo, roca, o terrenos con alto contenido en agua, mayor atención hay que prestar a la capacidad de la cuchara. La capacidad debe limitarse para evitar la sobrecarga de la máquina y crear situaciones que puedan comprometer la seguridad de los operadores.

Descarga aquí una tabla resumen con las principales características de los terrenos y de los productos más indicados para cada uno

Perfiles de los dientes en función del modelo de máquina:excavadora y pala cargadora

Según el modelo de máquina, los perfiles de los dientes deben responder a determinadas características para dar buenos resultados y ser eficaces en el trabajo a realizar. Veamos cuáles son los tipos de dientes más indicados para las excavadoras y para las palas cargadoras.

1. Perfiles para excavadoras

PERFIL TIGER

Perfil caracterizado por una penetración incomparable en el hielo, en la roca, o en condiciones de terreno muy cohesivo. Se mantiene afilado, pero el material de desgaste es limitado, por lo cual la duración de la vida del diente es más breve.

PERFIL TWIN TIGER

Perfil con mayor penetración y duración con respecto al perfil de una sola punta (TIGER). Se utiliza principalmente para terrenos rocosos.

PERFIL PENETRATION

Se distingue por una buena penetración y se mantiene afilado durante toda la vida útil del diente. Cantidad media de material de desgaste presente. Indicado para terrenos arcillosos o con inclusiones rocosas y terrenos medio-compactos.


PERFIL STANDARD (LONG)

Buena elección en general para la mayor parte de las aplicaciones de base y en terrenos poco compactos. Cantidad media de material de desgaste presente en el diente.

PERFIL SYMMETRICAL

Buena penetración en la mayor parte de las condiciones del terreno, también medio-compacto. La nervadura vertical por ambos lados garantiza que el diente se mantenga afilado durante toda la vida útil del diente. Cantidad media de material de desgaste.

PERFIL ROCK CHISEL

Es la mejor elección para el uso en roca o terreno duro. Se mantiene afilado durante toda su vida útil. Buena cantidad del material de desgaste.

PERFIL FLARE

Diseñado para fango o terrenos blandos. Tiene una menor penetración, pero permite una mayor cantidad de material en cuchara. Alta cantidad de material de desgaste.

PERFIL HEAVY DUTY LONG

Muy parecido a la punta Standard (LONG) pero con una mayor cantidad de material de desgaste, por tanto mayor vida útil.

2. Perfiles para palas cargadoras

PERFIL HEAVY DUTY ROCK ABRASION

Buena penetración. Mayor presencia de material en la parte baja del diente para garantizar una mejor resistencia al desgaste. La nervadura central contribuye a un correcto consumo del diente (no en forma de puño). Excelente para terrenos compactos y muy abrasivos.

PERFIL HEAVY DUTY ABRASION

Menor penetración y mayor cantidad de material en la parte baja y lateral del diente para garantizar una mayor resistencia al desgaste. Indicado para terrenos abrasivos y muy abrasivos.

PERFIL HEAVY DUTY LONG

Muy parecido a la punta Standard (LONG) pero con una mayor cantidad de material de desgaste, y por consiguiente mayor vida útil.

El perfil patentado UNIK ITR para cada modelo de la máquina

La línea UNIK ITR ha sido diseñada para aplicaciones en que la alta penetración del terreno, la resistencia al impacto y el aumento de la vida útil del diente son esenciales. Nuestro perfil patentado UNIK ITR es idóneo tanto para excavadoras como para palas cargadoras. El uso de este perfil único, permite al mismo tiempo reducir los costes y mejorar las prestaciones. Entre sus características especiales figuran:

• Alta productividad: el perfil innovador y de autoafilado asegura altas prestaciones

• Estructura de la cavidad reforzada

• Aumento de material en la zona de introducción del perno

• Alta resistencia al impacto

• Cuidadosa selección de la composición del acero

• Aumento de la vida útil del diente

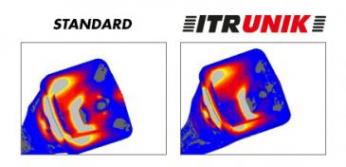

Comparación entre un diente STD y un diente UNIK ITR en tres puntos:

1. Estructura innovadora y reforzada de la cavidad del diente

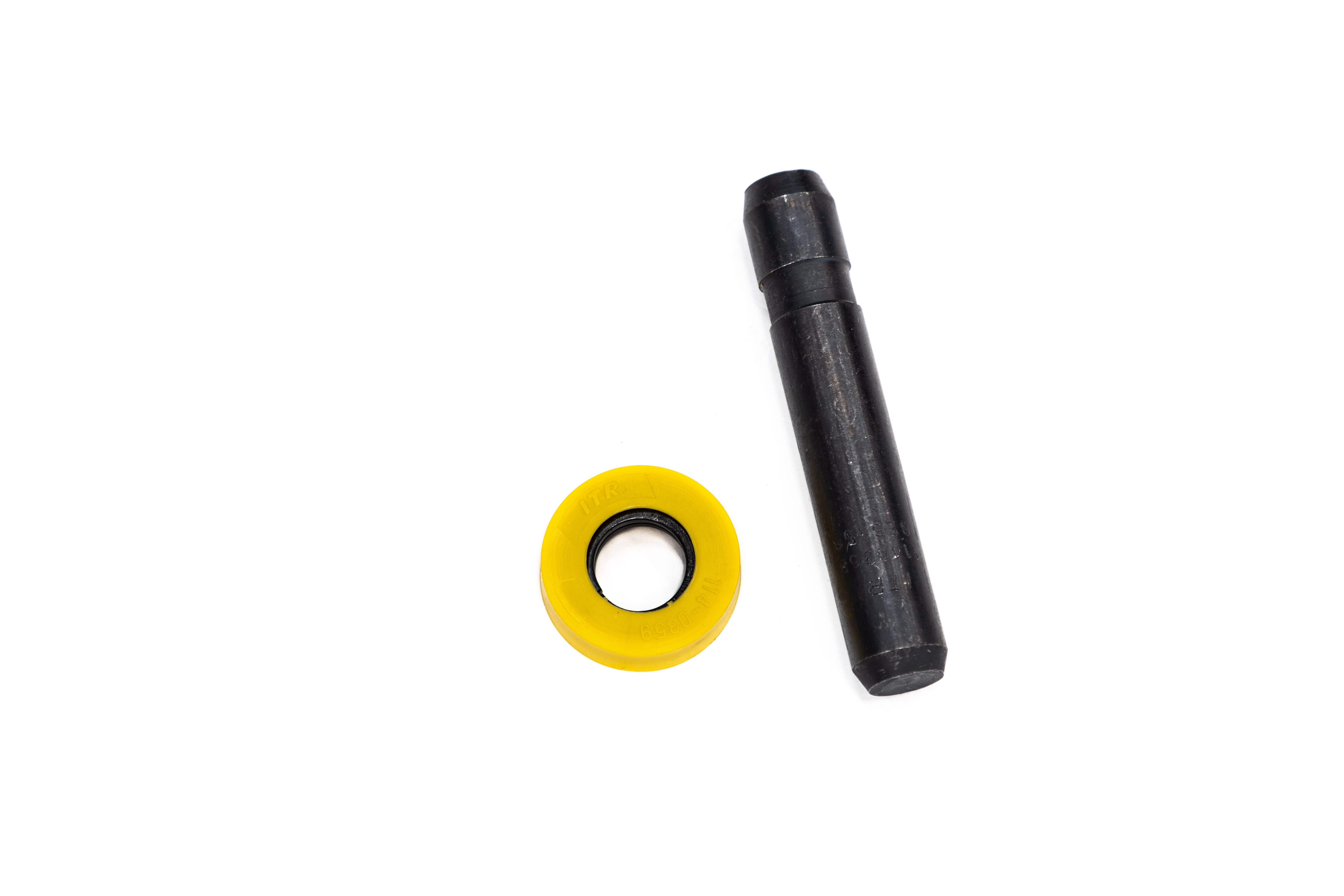

2. Alojamiento del perno del diente reforzado

3. Resistencia superior al impacto

¿Quieres saber más sobre los dientes y adaptadores ITR?

¡Contáctanos para conocer todas las características de nuestra gama para excavadoras y palas cargadoras!
